Leichter und stabiler montiert

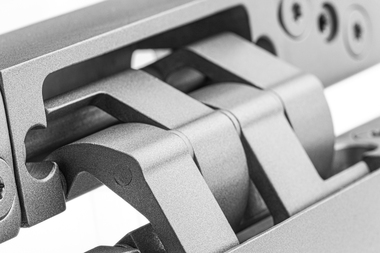

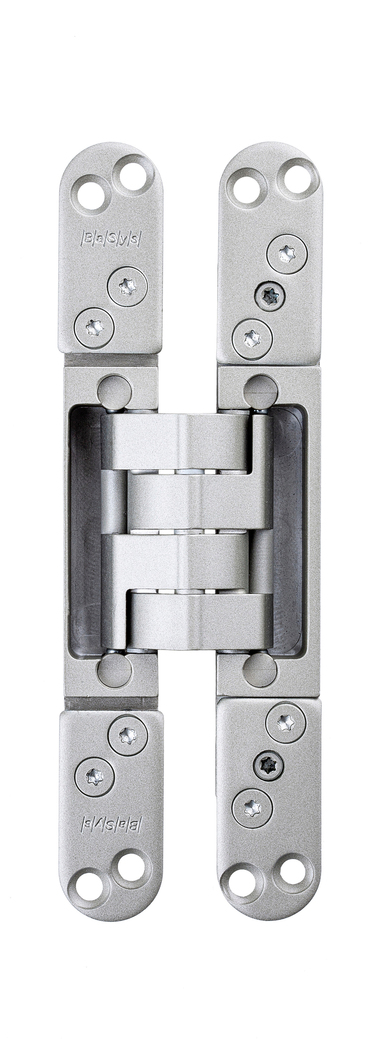

Das optmierte „Pivota DX 38 N 3-D“, ein verdeckt liegendes Band für stumpf einschlagende Innentüren bis 60 Kilogramm pro Paar, weist ein höheres Öffnungsmaß auf. Der größere Abstand der beiden Bandkörper zueinander sorgt dafür, dass das Band auf Flügel- und Zargenseite tiefer ins Material eingefräst werden kann. Unter der Vorgabe, die kleine Bauweise zu erhalten, optimierte der Hersteller die Gelenkgeometrie und vergrößerte das Öffnungsmaß; so liegen bei 180 Grad geöffneter Tür nunmehr nicht nur zehn, sondern 13 Millimeter zwischen den beiden Bandkörpern. Das neue Fräsverhältnis bewährt sich vor allem im Holzbereich. Am Rand bleiben bis zu 33 Prozent mehr Material stehen und das Ausfräsen geht leichter. Bleibt die Fräsposition unverändert, haben Flügel und Zarge beim Öffnen und Schließen mehr Abstand zueinander. Für den Anwender bedeutet das, dass er die Frästaschen für die neue Version tiefer setzen muss: Auf Flügelseite 31 statt 28 mm, auf Zargenseite 26 statt 24 mm. Außenabmessungen und -konturen bleiben unverändert. Die bewährten Befestigungsmittel, wie Halteplatten für Futterzargen, können weiterverwendet werden.

BaSys – Bartels Systembeschläge GmbH

32689 Kalletal

Tel.: 05264/6473-0

www.basys.biz
