Raum-in-Raum-System für die Lüftungszentrale im Offenbacher Amtsgericht

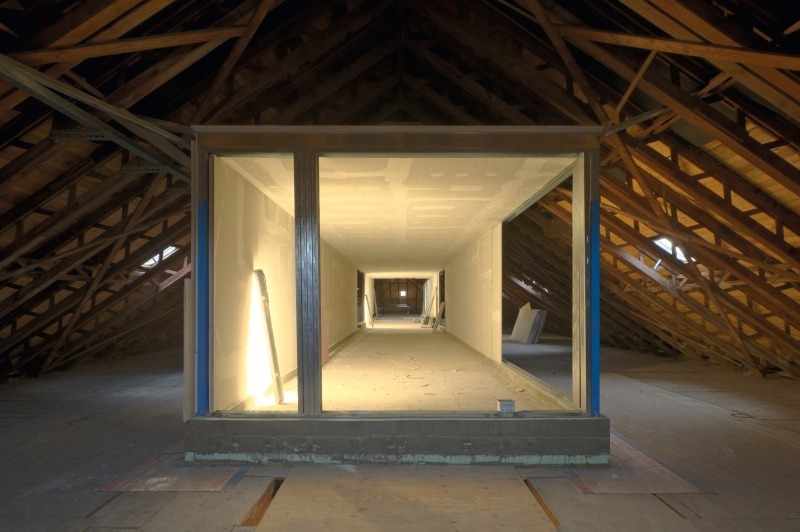

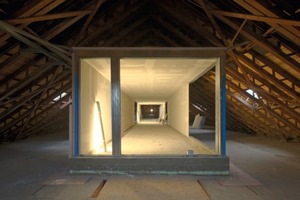

Das landeseigene Amtsgericht in Offenbach, ein Gebäude von 1878, hat in den letzten Jahrzehnten keine umfassenden Renovierungs- und Instandsetzungsarbeiten mehr erfahren und wird daher zur Zeit grundlegend saniert. Alle Sitzungssäle erhalten im Zuge dieser Arbeiten eine Lüftungsanlage, dessen Zentrale im Dachgeschoss untergebracht wurde. Die mit der Planung beauftragte K+S Management GmbH aus Darmstadt konzipierte für diese Lüftungszentrale unter dem Walmdach des Amtsgerichtes ein Raum-in-Raum-System. Auf einer Länge von rund 30 m und einer Breite von 3,60 m sind dort Lüftungskanäle und die Lüftungstechnik angeordnet. „Für uns galt es, eine wirtschaftliche Konstruktion für die brandschutztechnisch wirksame Einhausung zu entwickeln. Gefordert war die Feuerwiderstandsklasse F 90 von innen und außen“, erläutert die projektleitende Architektin Monika Schneider. Auf Basis des Knauf Cubo Raum-in-Raum-Systems entwickelte sie die von der Art-Bau GmbH aus Bad Orb ausgeführte Konstruktion, die auf einer 16 cm dicken Bodenplatte aus Beton befestigt ist. Die Lagerung der Betonplatte erfolgt schallentkoppelt über Einzelfundamente. Diese sind wiederum auf den tragfähigen Mauerwerkswänden angeordnet.

x

Thematisch passende Artikel:

Ausgabe 10/2013

Neue Coca-Cola Zentrale in Berlin

Die neue Coca-Cola Deutschland Zentrale am Berliner Spreeufer verbindet moderne, offene Arbeitskultur mit den individuellen Bedürfnissen der rund 500 Mitarbeiter. Die lichte Konstruktion des...

mehr
Ausgabe 09/2023

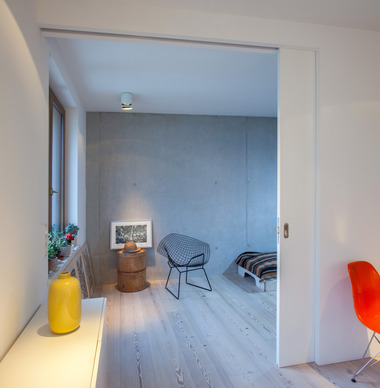

Einfaches Schiebetür-System von Knauf
