Bauprojekt „Wohnen am Altonaer Volkspark“ mit Vorwandmontagesystem von Iso-Chemie realisiert

Bei einem großen Wohnungsbauprojekt der BGFG am Rande des Altonaer Volksparks in Hamburg kam für die Montage von rund 1000 Fenstern das passivhauszertifizierte Vorwandmontagesystem „Iso-Top Winframer Typ 1“ zum Einsatz. Auch das Fensterdichtsystem stammt aus dem Hause Iso-Chemie.

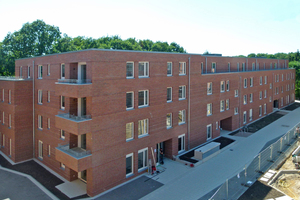

Mit dem Bauvorhaben „Wohnen am Altonaer Volks-park“ startete die Baugenossenschaft freier Gewerkschafter eG (BGFG) 2016 ihr größtes Neubauprojekt seit 10 Jahren. Man ließ sprichwörtlich „auf der grünen Wiese“ 169 öffentlich geförderte Wohnungen für Familien und Menschen in den unterschiedlichsten Lebenssituationen entstehen. Seit Mitte 2018 sind die ersten Wohnungen bezugsfertig und bieten den neuen Bewohnern eine urbane Infrastruktur in bester Stadtrandlage, gepaart mit hohem Freizeit- und Erholungswert an einer der größten Grünanlagen Hamburgs.

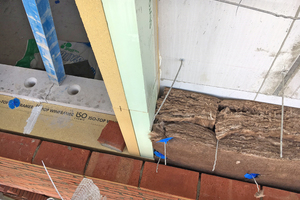

Barrierefreiheit, moderne Ausstattung und die Rea-lisierung einer guten Energiebilanz waren die Eckpfeiler, welche die Planung und Umsetzung des Bauvorhabens prägten und auf denen der Fokus von Bauherren, Planern und Architekten lag. Optisch sollte die Wohnanlage mit ihrer anspruchsvoll gestalteten Backsteinfassade die für diese Region typische Architektur der Klinkerbauten aufgreifen. Die Kombination aus traditioneller Backsteinoptik und moderner, energieeffizienter Gebäudeabdichtung bedeutete für Architekten und verarbeitende Handwerksbetriebe Herausforderung und Chance zugleich. Rund 1000 Fensterelemente sollten in der Wärmedämmebene zwischen Kalksandsteinwand und Klinkervorsatzschale platziert werden.

Für die besondere Montagesituation der Fenster zwischen den beiden Wandschalen bestanden hohe Anforderungen an den Wärme-, Schall- und Witterungsschutz. Die Ausführung musste sicherstellen, dass später eventuell anfallende Fenstertauscharbeiten ohne Eingriffe und Beschädigungen an der Fassade möglich sind und die bauphysikalischen Anforderungen dauerhaft erfüllt werden.

Um die Projektvorgaben realisieren zu können, entschied man sich bei der Fenstermontage für das Vorwandmontagesystem „Iso-Top Winframer Typ 1“ des Herstellers Iso-Chemie, von dem rund 6400 Laufmeter verbaut wurden. Das umfassend geprüfte und zugelassene sowie passivhauszertifizierte System für die Montage von Fenstern „vor der Wand“ überzeugte neben den Bauherren, Planern und Architekten auch die mit der Fenstermontage beauftragten Fachbetriebe H. Krause und Schröder Montageservice in mehrfacher Hinsicht.

Vorwandmontage mit System

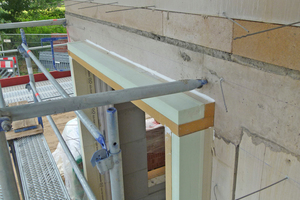

Das Vorwandmontagesystem „Iso-Top Winframer Typ 1“ bietet eine sehr gute Wärmedämmung und mechanische Stabilität. Es besteht aus einem tragfähigen Systemwinkel aus „Puratherm“, der mit einem hoch wärmedämmenden Kern ausgestattet ist. Diese Kombination erlaubte es, konstruktive Wärmebrücken bei der Planung und Umsetzung zu optimieren und eine systemsichere Integration der Fenster in die Dämmebene zwischen Kalksteinwand und Klinkerfassade zu gewährleisten. Zudem ermöglichte das Vorwandmontagesystem „Iso-Top Winframer Typ 1“ die Realisierung unterschiedlicher Dämmdicken bei gleichbleibender Position der Fenster hinter dem Klinker.

Drei-Ebenen-Abdichtung mit Multifunktionsband

Diese für Passivhäuser zertifizierte Vorwandmontagelösung erfüllt auch die strengen Richtlinien der Energieeinsparverordnung und bildet eine optimale Basis für die fachgerechte 3-Ebenen-Abdichtung der Fensteranschlüsse nach den Regeln der Technik und den Anforderungen des RAL „Leitfaden zur Montage“.

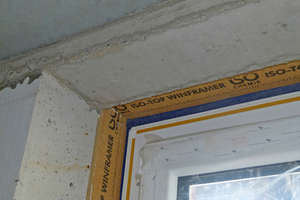

Bei der Abdichtung der Fensteranschlussfugen entschied man sich für das ebenfalls aus dem Hause Iso-Chemie stammende „Iso-Bloco Multifunktionsband“. Ausschlaggebend war, dass dieses BG 1- und BG R-geprüfte Spezialfugendichtband neben hervorragenden Luftdichtheitswerten auch sehr gute wärmedämmende Eigenschaften über die ganze Bautiefe hat. Außerdem funktioniert das dampfdiffusionsoffene B1-Band nach dem RAL-Prinzip „innen dichter als außen“. Es ist zudem ökologisch unbedenklich in der Verarbeitung, da es sowohl emissions- als auch lösemittelfrei ist.

Im Anschlussbereich der Fenster an die Klinkerfassade setzten die Handwerkwer das vorkomprimierte und dauerelastische Fugendichtband „Iso-Bloco 600 Premium Edition“ ein. Als BG1-zertifiziertes Produkt eignet es sich insbesondere für den Einsatz in direkt bewitterten Außenfugen und für langfristige Belastungen durch UV-Licht und Schlagregen.

Planungssicherheit und Montagefreundlichkeit

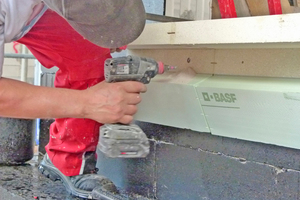

Neben seinen Qualitäten im Statik- und Abdichtungsbereich zeichnete sich das Vorwandmontagesystem „Iso-Top Winframer Typ 1“ durch eine hohe Montagefreundlichkeit und einen besonderen Verarbeitungskomfort aus. Der Wärmedämmkern ist über einen Klappmechanismus mit dem Systemwinkel verbunden. Bei der Montage konnten die Handwerker den Dämmkern während des Verschraubens einfach weg- und anschließend wieder zuklappen. So wurden die Verschraubungen sicher überdämmt, und der rechteckige Querschnitt des Systems ermöglichte einen nahtlosen Anschluss der Wärmedämmung. Zusätzlich erleichterte die komfortable Steckverbindung die Montage bei langen Fensterbändern. Dank der Nut- und Federverbindung werden die Systemwinkel kopfseitig einfach und schnell zusammengesteckt. Dadurch kann das Vorwandmontagesystem von nur einer Person montiert werden. Außerdem wurde der Ablauf durch die vorkonfektionierte Anlieferung der Bauteile erleichtert und beschleunigt.

Bei der Montage der Fenster im Vorwandmontagesystem konnten die Handwerker die Fensterelemente ohne die üblichen Toleranzen in den Mauerwerkslaibungen und der vorgelagerten Backsteinfassade wie bei einer herkömmlichen Laibungsmontage einbauen, ausrichten und abdichten.

Nachhaltigkeit mit einfachem Fenstertausch

Bei der kompletten Planung des Bauvorhabens „Wohnen am Altonaer Volkspark“ hatte der Punkt Nachhaltigkeit für Bauherren, Planer und Architekten einen hohen Stellenwert. Daher wurde bei der Abdichtung und Montage der Fenster besonderen Wert auf eine nachhaltige Systemlösung gelegt. So bauen Wohnungsbaugesellschaften oder Genossenschaften „für Generationen“ und wer für 100 Jahre plant, weiß, dass die Fenster wiederholt ausgetauscht werden müssen. Somit waren gerade die einfache Demontage und Neumontage von Fenstern mit dem Vorwandmontagesystem ohne Eingriff in die Klinkerfassade unschlagbare Argumente für den Einsatz dieses Systems.

Autor

Dipl.-Ing. (FH) Jonas Batzdorfer hat Holztechnik studiert und arbeitet als Brandschutzfachkraft GBA, sowie als Projekt-ingenieur und Iso-Bauberater bei der Iso-Chemie GmbH in Aalen.

Baubeteiligte (Auswahl)

Bauherr/Projektentwicklung

Baugenossenschaft freier Gewerkschafter eG

(BGFG), Hamburg, www.bgfg.de

Planung

KBNK Architekten, Hamburg,

www.kbnk.de

Fensterfachbetriebe

Firma H. Krause, Prenzlau,

www.krausefenster.de

Schröder Montageservice, Süderholz

Vorwandmontagesystem

Iso-Top Winframer TYP 1, Iso-Chemie, Aalen

Fensterdichtsystem

Iso-Bloco 600 Premium Edition und Iso-Bloco

Multifunktionsband, ISO-Chemie,  Aalen,

www.iso-chemie.eu/de
