Turmeinrüstung der Ulrichsbasilika in Augsburg mit Peri-Systemen

Die Turmeinrüstung der Augsburger Ulrichsbasilika vereint nahezu alle Raffinessen des Gerüstbaus. Wenn neben den geometrischen Besonderheiten gleich drei statisch unterschiedliche Systeme ­zugrunde liegen, ist bei Planung und Ausführung eine enge Zusammenarbeit aller Projektbeteiligten von ­großem Vorteil.

Kircheneinrüstungen sind sozusagen das Salz in der Suppe des Gerüstbaus. Einerseits fasziniert das Arbeiten an solch exponierten Lagen und mit Ausblicken, die nur Wenigen vorbehalten sind. Andererseits wiederum sind die Gerüstbauarbeiten und -planungen bei Kirchen äußerst anspruchsvoll: Um Sanierungsarbeiten sicher und fachgerecht ausführen zu können, müssen die ­Arbeits- und Schutzgerüste geometrisch und statisch jeweils projektspezifisch an das oft komplexe ­Kirchenbauwerk und die Gegebenheiten vor Ort angepasst werden. Das erfordert insbesondere große Erfahrungen der ausführenden Gerüstbau­unternehmen.

Natur- und Umweltschutzauflagen

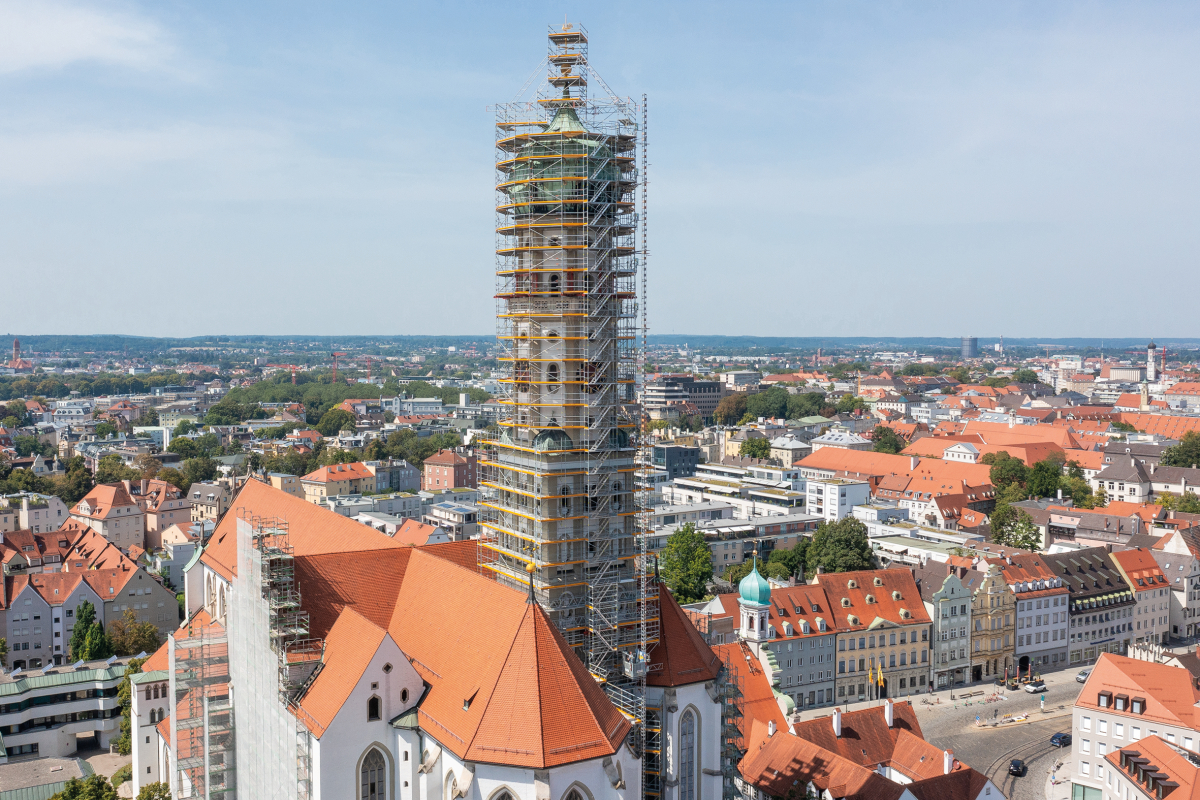

Hoher Anspruch: Die Turmeinrüstung der Augsburger Ulrichs­basilika vereint nahezu alle Raffinessen des Gerüstbaus
Foto:  Peri Deutschland

Hoher Anspruch: Die Turmeinrüstung der Augsburger Ulrichs­basilika vereint nahezu alle Raffinessen des Gerüstbaus
Foto:  Peri Deutschland
Auch der 93 m hohe Zwiebelturm der Augsburger ­Ulrichsbasilika, die mit vollem Namen „Basilika St. Ulrich und Afra“ heißt, hat es in sich. Denn das spät­gotische Gotteshaus aus dem Jahr 1594 in prominenter Innenstadtlage prägt nicht nur das Augsburger Stadtbild, es ist auch die Heimat von Wanderfalken und ­Fledermäusen. Um alle daraus resultierenden natur- und umweltschutzrechtlichen Belange zeitlich und ­räumlich zu berücksichtigen, nahmen allein schon die ­Vorbereitungen für die notwendigen ­Sanierungsarbeiten gleich mehrere Jahre in Anspruch.

Für die Gerüstbauprofis von Schäfer Gerüstbau hatte das bei der Ausführung der Gerüstbauarbeiten zur Folge, dass die Turmeinrüstung im ­Frühjahr 2023 in einem ersten Abschnitt nur bis unterhalb der Balustrade erfolgen konnte. Erst ­nachdem die Wanderfalken flügge waren, ­wurde die Kompletteinrüstung bis zur Turmspitze in 93 m Höhe fortgeführt.

Integrierte Plattform

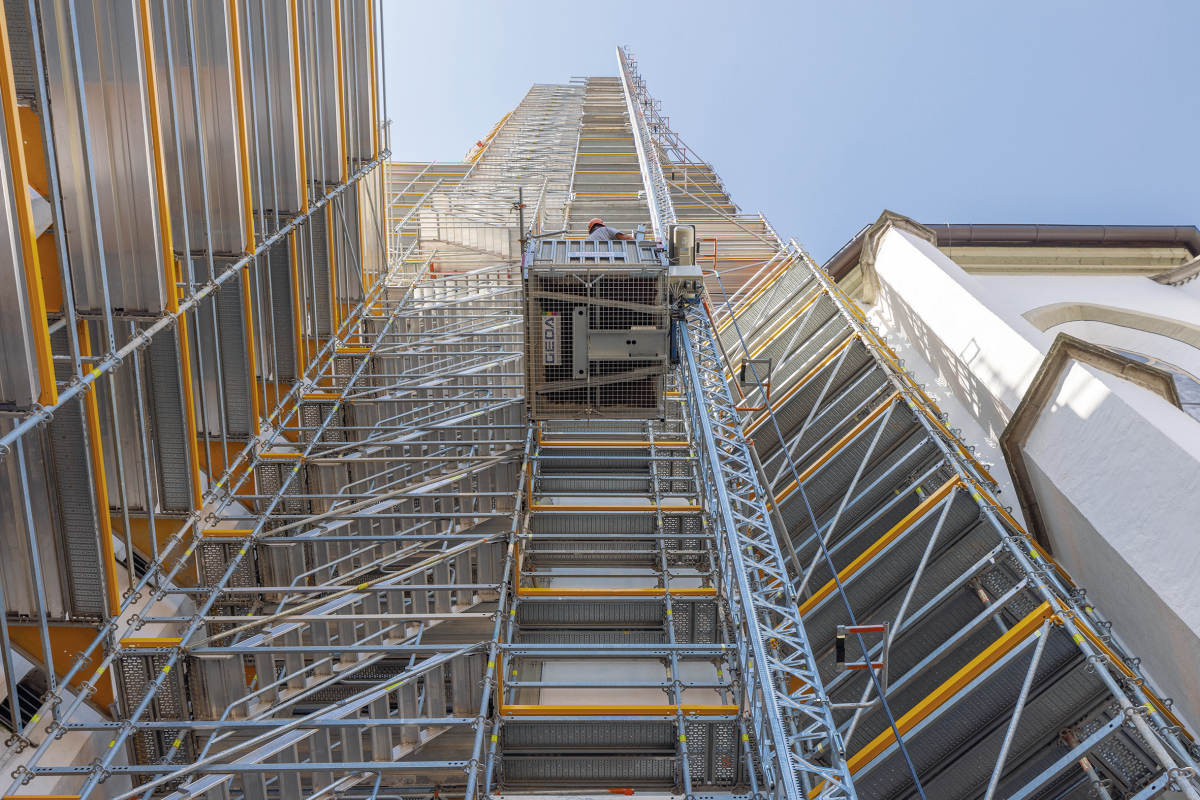

Neben der Berücksichtigung von Wanderfalken und Fledermäusen warteten aber auch viele weitere, ­logistische und technische Herausforderungen auf das Schäfer-Team: Angefangen bei einem erschwerten ­Zugang mit Andienung über eine Kirchenmauer, ­musste gleich zu Beginn auf der Ostseite des Kirchturms in knapp 10 m Höhe eine Schwerlastplattform integriert werden. Lastverteilende HEB-Träger und SRU-Stahlträger des „Variokit“-Baukastensystems überbrücken hierbei einen Vorbau und dienen als Aufstellfläche für Gerüstaufzug und Treppenturm. Außenseitig unterstellte „Peri Up“-Traggerüsttürme leiten die Lasten ­sicher in den tragfähigen Untergrund ab. Erst ab etwa 35 m Höhe, also oberhalb der dreiseitig umschließenden Dachkonstruktion der Basilika, erfolgte die eigentliche Turmeinrüstung des so genannten Afraturms auf Basis des „Peri Up“-Gerüstbaukastens.

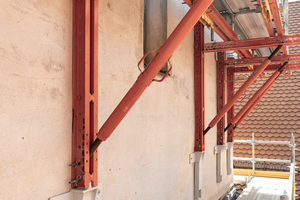

Lastaufnahme mit System: In Kombination mit speziellen, mittels Klebeanker befestigten Auf­lagerschuhen kann die „Variokit“-Konsolkonstruktion die hohen Lasten sicher in den Turm ableiten
Foto:  Peri Deutschland

Lastaufnahme mit System: In Kombination mit speziellen, mittels Klebeanker befestigten Auf­lagerschuhen kann die „Variokit“-Konsolkonstruktion die hohen Lasten sicher in den Turm ableiten
Foto:  Peri Deutschland
Da eine Lastabtragung über die Dachkehlen bauwerksbedingt nicht möglich ist, musste an der Süd-, West- und Nordseite knapp oberhalb der geneigten Dachflächen eine Konsolbühne realisiert werden. Die aus „Variokit“-Systembauteilen gebildete Auflagerkonstruktion bildet die Basis für das darüber angeordnete Turmgerüst. In Kombi­nation mit speziellen, ­mit Klebeankern befestigten Auflagerschuhen werden die hohen Lasten auch in Eckbereichen sicher in den Turm abgeleitet.

Gerüstfelder ineinander verzahnt

Die „Peri Up“-Einrüstung berücksichtigt insbesondere, dass auf halber Turmhöhe der quadratische Querschnitt in einen achteckigen übergeht. In diesem ­Ab­schnitt befindet sich auch die Kirchturmuhr, die im Zusammenhang mit den aufwendigen Putz-, Steinmetz- und Spenglerarbeiten ebenfalls saniert werden kann.

Oberhalb der Balustrade stabilisiert in 65 m Höhe eine zweite, abgehängte und innerhalb des Turms verspannte „Variokit“-Konsollage das nunmehr ­oktogonal ausgeführte Turmgerüst. Die Besonderheit hierbei: Innerhalb der sechs Gerüstlagen zwischen Querschnittsänderung und Konsolgerüst sind die als Standgerüst und als Hängegerüst ausgeführten ­Gerüstfelder nahezu unsichtbar ineinander verzahnt. Ganz oben passte sich das Gerüst eng an den ­zwiebelförmigen Turmhelm an, um diesen und an der Spitze auch noch das goldene Kreuz und den Wetterhahn in 93 m Höhe erreichen und sanieren zu können.

Kompetent unterstützt

Schäfer Gerüstbau kann sich bei der äußerst ­anspruchsvollen Gerüstaufgabe auf die System­vorteile des „Peri Up“-Gerüstbaukastens verlassen. ­Insbesondere das metrische Grundraster erlaubt ­geometrische Anpassungen an das Kirchenbauwerk in 25-cm-Schritten mit Systembauteilen. Damit ­lassen sich aufwendige ­Rohrkupplungskonstruktionen ­vermeiden und sichere, ebene Arbeitsplätze ohne ­Stolpergefahr schaffen. Da auch der „Variokit“-Ingenieur­baukasten auf dem metrischen Raster ­basiert, sind beide Baukastensysteme kompatibel. Insbesondere aber unterstützten Peri-Ingenieure des Weißenhorner Competence ­Centers Gerüst die Schäfer-­Verantwortlichen bei der ­Gerüstplanung sowie bei der statischen Berechnung zum Nachweis der Standsicherheit und zur Bemessung der ­Gerüstlösung.

Autor

Andreas Tausend ist Marketing-Spezialist Fotografie und PR bei Peri in Weißenhorn.

x

Thematisch passende Artikel:

Ausgabe 10/2023

Gerüstbauarbeiten und -lösungen mit den Rohbau- und Ausbaugewerken

Drei achtgeschossige Bürotürme wachsen derzeit in Ulm in die Höhe. Der „Universelle“, so der Name des markanten Bürokomplexes, wird neuer Bestandteil der Ulmer Wissenschaftsstadt. Hier...

mehr
Ausgabe 10/2024

Einrüstung der Bandbrücke der Zeche Zollverein in Essen

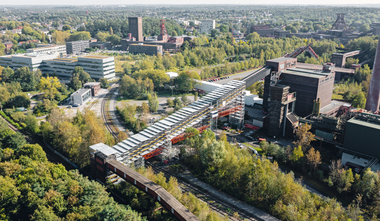

Die 120 m lange und 30 m hohe Bandbr?cke zur Mischanlage der Kokerei ist der nord?stliche Bestandteil des UNESCO-Welterbes Zeche Zollverein in Essen

Die industrielle Kulturlandschaft Ruhrgebiet ist weltweit einzigartig. Und mittendrin die als „schönste Zeche der Welt“ geltende Zeche Zollverein in Essen. Als Meisterwerk der Bergwerkarchitektur...

mehr
Ausgabe 04/2018

Gerüst für Sanierung der evangelischen Kirche in Wiesbaden Naurod

Allround-Fachwerktr?ger als freitragende ?berbr?ckungen f?r die Einr?stung des zentral aufgesetzten Glockenturms der evangelischen Kirche in Wiesbaden Naurod Foto: Layher

Die Einrüstung der evangelischen Kirche in Wiesbaden Naurod war für die Eugen Nachbauer Gerüstbau GmbH & Co. KG aus Ludwigshafen eine schwierige Aufgabe, da sich Lasten über die Dachfläche und...

mehr

Peri zeigt auf der bauma die Zukunft des Gerüstbaus

Die Peri-Messehalle auf dem Freigelände Nord (Stand FN 719) in München steht vom 24. bis 30. Oktober 2022 unter dem Motto „Zukunft gestalten“ und hält neben beeindruckenden Exponaten,...

mehr
Ausgabe 12/2023

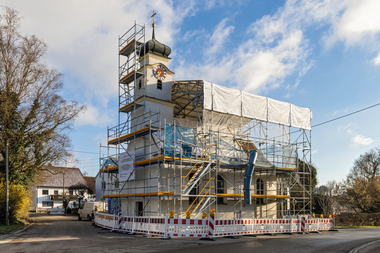

Wetterschutzdach für die Kapelle St. Antonius in Raunertshofen
